Podne rešetke po narudžbi
Vjerojatno teško možete zamisliti sve prednosti prešanih rešetki...
- velika statička stabilnost uz nisku specifičnu težinu
- brza i jednostavna montaža
- kratki rokovi isporuke
- savjetovanje pri odabiru vrste rešetke, materijala, otvora, nosivosti i sl.
- trudimo se osigurati najviši stupanj kvalitete uz najpovoljnije cijene
- rešetke omogućuju arhitektima i projektantima ekonomična i kreativna rješenja za najrazličitije probleme
Dodatne informacije
-
Vrste rešetki
-

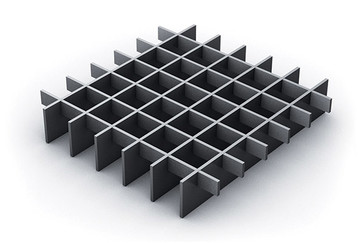

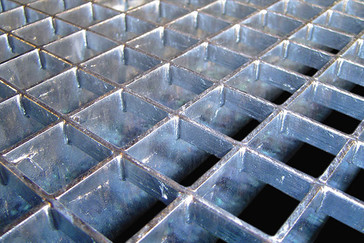

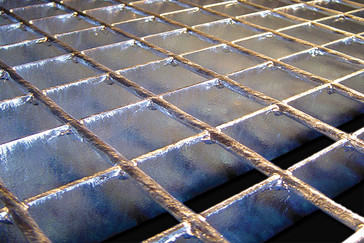

Ultraprešane
Proizvedene ravnomjernim utiskivanjem poprečnih traka u urezane nosive trake.
-

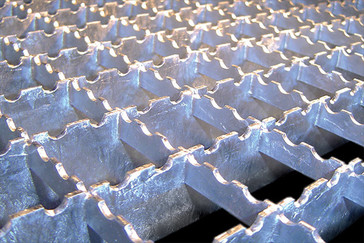

Protuklizne GS
Jednak način proizvodnje kao kod ultraprešanih rešetki, samo su u ovom slučaju nosive i poprečne trake rebraste kako bi se osigurale bolje protuklizne značajke.
-
Zavarene SP
Proizvedene ravnomjernim utiskivanjem poprečnih traka u urezane nosive trake.
-
-

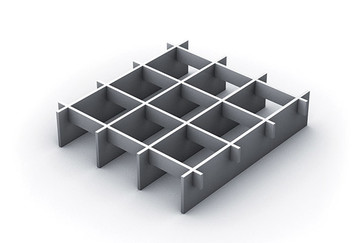

Podjela proreza
Standardne podjele proreza
-
L
Otvori: 33 × 33 mm
-
M
Otvori: 22 × 22 mm
-
S
Otvori: 11 × 11 mm
Nosiva traka (mm) × Poprečna traka (mm)
11,1 × 11,1 22,2 33,3 22,2 × 11,1 22,2 33,3 44,4 66,6 33,3 × 11,1 22,2 33,3 66,6 44,4 × 11,1 22,2 44,4 55,5 × 33,3 55,5 66,6 × 33,3 66,6 -
-

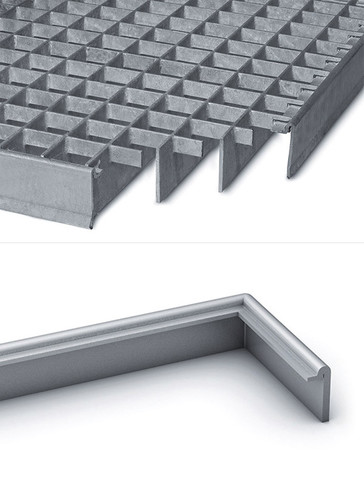

Obrubi rešetki
-
T - profil
-

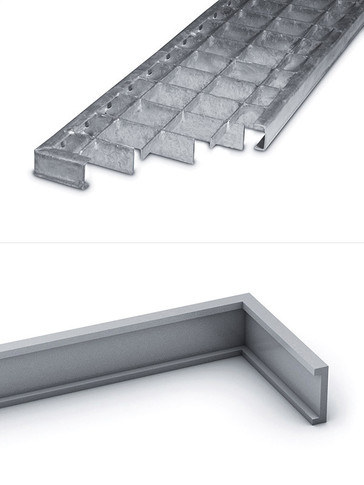

U - profil
-

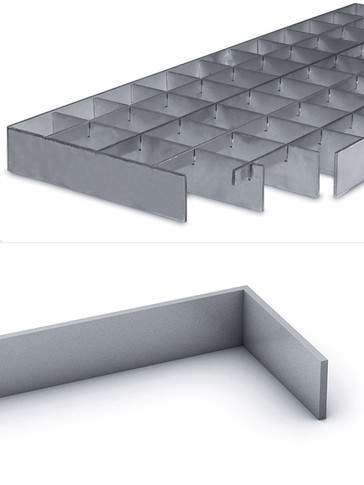

Ravno
-
-

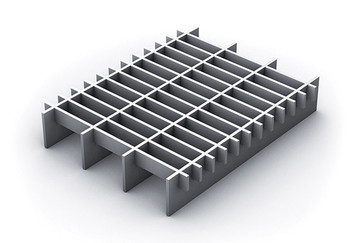

Nosiva traka
Nosive trake protežu se širinom rešetke. O njima u najvećoj mjeri ovisi nosivost, stoga moraju biti postavljene pravokutno na potporni element! Nosive trake označene su crvenom, a potporni element plavom bojom.
Standardne rešetke
-

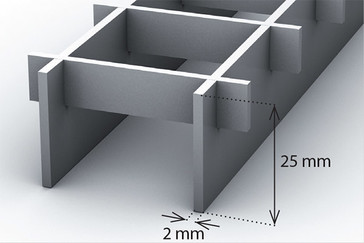

DOM 25/2
Visina rešetke: 25 mm
Debljina nosive trake: 2 mm -

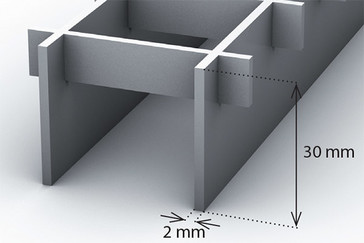

KLASIK 30/2
Visina rešetke: 30 mm
Debljina nosive trake: 2 mm -

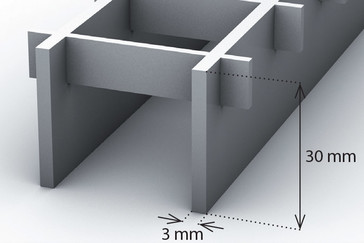

STABIL 30/3
Visina rešetke: 30 mm
Debljina nosive trake: 3 mm
Širok odabir nosivih traka
Nosiva traka 2 mm 20 × 2 25 × 2 30 × 2 35 × 2 40 × 2 45 × 2 50 × 2 60 × 2 Nosiva traka 3 mm 25 × 3 30 × 3
35 × 3 40 × 3 45 × 3 50 × 3 60 × 3 70 × 3
80 × 3 90 × 3 100 × 3 Nosiva traka 4 mm 25 × 4 30 × 4
35 × 4 40 × 4 45 × 4 50 × 4 60 × 4 70 × 4
80 × 4 90 × 4 100 × 4 Nosiva traka 5 mm 25 × 5 30 × 5
35 × 5 40 × 5 45 × 5 50 × 5 60 × 5 70 × 5
80 × 5 90 × 5 100 × 5 110 × 5 120 × 5 130 × 5 140 × 5 150 × 5 -
-

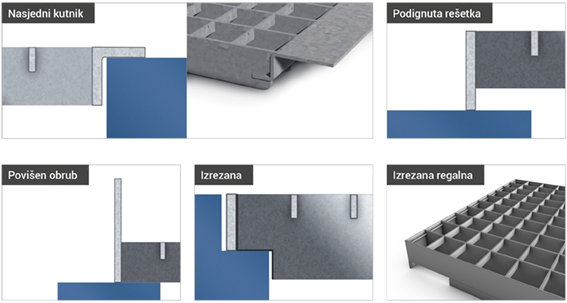

Dodatne mogućnosti

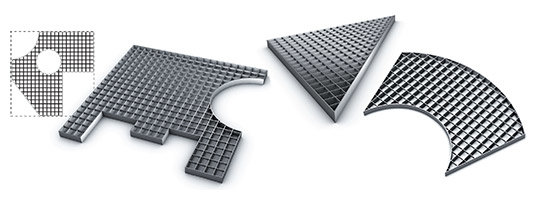

Neograničene mogućnosti proreza
Dodatne mogućnosti
-
Mase rešetki
Teoretske mase rešetki
-
DOM 25/2
Nosiva traka: 25/2 mm
Poprečna traka: 10/2 mmOtvori Masa L 33×33 mm 18 kg/m2 M 22×22 mm 25 kg/m2 S 33×11 mm 23 kg/m2 -
KLASIK 30/2
Nosiva traka: 30/2 mm
Poprečna traka: 10/2 mmOtvori Masa L 33×33 mm 20 kg/m2 M 22×22 mm 30 kg/m2 S 33×11 mm 26 kg/m2 -
STABIL 30/3
Nosiva traka: 30/3 mm
Poprečna traka: 10/2 mmOtvori Masa L 33×33 mm 28 kg/m2 M 22×22 mm 42 kg/m2 S 33×11 mm 35 kg/m2
Teoretske mase rešetki (vruće pocinčanih) s obzirom na proreze
-
L
Otvori: 33 × 33 mm
Nosiva traka Masa 20 × 2 mm 15 kg/m2 25 × 2 mm 18 kg/m2 30 × 2 mm 20 kg/m2 35 × 2 mm 23 kg/m2 40 × 2 mm 26 kg/m2 50 × 2 mm 31 kg/m2 20 × 3 mm 20 kg/m2 25 × 3 mm 24 kg/m2 30 × 3 mm 28 kg/m2 35 × 3 mm 32 kg/m2 40 × 3 mm 36 kg/m2 50 × 3 mm 45 kg/m2 -
M
Otvori: 22 × 22 mm
Nosiva traka Masa 20 × 2 mm 21 kg/m2 25 × 2 mm 25 kg/m2 30 × 2 mm 30 kg/m2 35 × 2 mm 34 kg/m2 40 × 2 mm 36 kg/m2 50 × 2 mm 46 kg/m2 20 × 3 mm 30 kg/m2 25 × 3 mm 36 kg/m2 30 × 3 mm 42 kg/m2 35 × 3 mm 48 kg/m2 40 × 3 mm 54 kg/m2 50 × 3 mm 66 kg/m2 -
S
Otvori: 33 × 11 mm
Nosiva traka Masa 20 × 2 mm 20 kg/m2 25 × 2 mm 23 kg/m2 30 × 2 mm 26 kg/m2 35 × 2 mm 29 kg/m2 40 × 2 mm 31 kg/m2 50 × 2 mm 37 kg/m2 20 × 3 mm 27 kg/m2 25 × 3 mm 31 kg/m2 30 × 3 mm 35 kg/m2 35 × 3 mm 39 kg/m2 40 × 3 mm 43 kg/m2 50 × 3 mm 51 kg/m2
-
-
Nosivosti rešetki
Potporne točke i nasjedanje rešetke
A = udaljenost između potpornih točaka
B = minimalna širina nasjedanja rešetkeFv i Fp
Fv u kg
Nosivost pri ravnomjerno raspoređenom opterećenju kg/m2
Fp u kg
Nosivost pri opterećenju na površini od 200×200 mm u središnjem dijelu rešetke
Nosivosti rešetki
DOM 25/2 KLASIK 30/2 STABIL 30/3 Potporne točke Fv Fp Fv Fp Fv Fp 300 mm 73,64 4,94 106,05 7,06 159,07 10,58 400 mm 41,43 3,30 59,65 4,70 89,48 7,06 500 mm 26,51 2,47 38,18 3,53 57,27 5,29 600 mm 18,41 1,98 26,51 2,82 39,77 4,23 700 mm 13,53 1,65 19,48 2,35 29,22 3,53 800 mm 10,36 1,41 14,91 2,02 22,37 3,02 900 mm 7,15 1,23 11,78 1,76 17,67 2,65 1000 mm 4,69 0,89 8,11 1,53 12,16 2,29 1100 mm 3,20 0,67 5,54 1,14 8,31 1,72 1200 mm 2,26 0,51 3,91 0,88 5,86 1,32 1300 mm 1,64 0,40 2,84 0,69 4,26 1,03 1400 mm 1,22 0,32 2,11 0,55 3,17 0,83 1500 mm 0,93 0,26 1,60 0,45 2,40 0,67 1600 mm 0,72 0,22 1,24 0,37 1,86 0,55 1700 mm 0,56 0,18 0,97 0,31 1,46 0,46 1800 mm 0,45 0,15 0,77 0,26 1,16 0,39 1900 mm 0,36 0,13 0,62 0,22 0,93 0,33 2000 mm 0,29 0,11 0,51 0,19 0,76 0,28 Konverzija iz kN u kg: 1 kN ≈ 100 kg; 10 kN ≈ 1 tona
Nosivost cijele ponude podnih rešetki
Nosivosti svih rešetki iz naše ponude možete pogledati u PDF dokumentu.
